ELÉTRICA
Soluções em instalações elétricas de baixa tensão como: projetos, análise da rede, painéis elétricos e circuitos de iluminação, além do mapeamento e identificação de redes novas e existentes;
Projetos Elétricos
A construção de uma estrutura envolve diversas áreas da engenharia. Análise geológica do local, hidráulica e impactos ambientais são alguns dos pontos trabalhados, principalmente da área de civil e ambiental. Dentro disso, vale destacar o projeto elétrico.
O projeto elétrico pode ser definido como a previsão descritiva de todas as informações relacionadas à eletricidade de uma estrutura, sendo ela comercial, industrial ou residencial.
A Pompier realiza projetos de instalações elétrica residencial, comercial e industrial
Esse planejamento é essencial para a construção, uma vez que detalha como o projeto deve ser construído, levando a uma melhor visualização se todos os pontos elétricos necessários estão sendo atendidos. Como bônus, há a previsão de uma lista de materiais, evitando desperdícios com material e ajudando a orçar mais fielmente a execução da obra.
Lembre-se, projeto é planejamento, e planejamento em obras é economia certa.
Projetos de entrada de energia elétrica
A entrada de energia é o local de recebimento da energia fornecida pela concessionária. Além disso, ali estão localizadas as principais e primordiais proteções elétricas das instalações da edificação e, consequentemente, das unidades que também consomem a energia.
Por isso, o projeto de entrada de energia é um aspecto técnico de alta importância nas edificações, em especial se a estrutura for residencial, pois o projeto visa assegurar o abastecimento de energia de forma segura a todas as unidades que compõem o prédio.
Assim, para a execução desse serviço, é necessária a contratação de uma empresa focada em elaborar resultados adequados à edificação e que, além disso, realiza um projeto de entrada de energia com alta qualidade.
O projeto de entrada de energia é desenvolvido de acordo com os procedimentos especificados pelas concessionárias de energia elétrica do local. Com isso, primeiramente é feita a aprovação do projeto de entrada de energia, que deve estar de acordo com as necessidades e as particularidades do imóvel em questão. Além disso, o projeto deve ser previamente aprovado pela concessionária de energia que abastece o prédio.

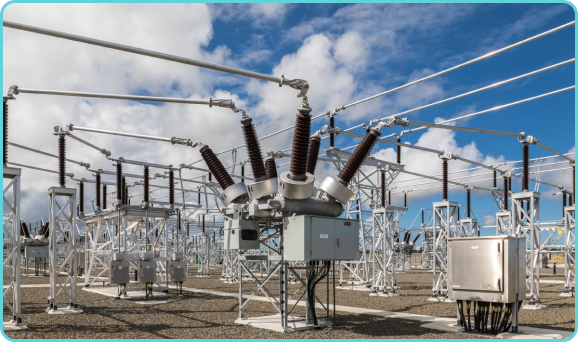

Projeto de Cabine Primária
(Poste único, simplificada, convencional e blindada) junto às concessionárias.
A subestação de entrada, ou cabine primária de um empreendimento é responsável pela distribuição da energia elétrica para os diversos setores do mesmo. Podemos afirmar que a subestação é o “coração” do empreendimento, haja vista que sem ela, nenhum setor do empreendimento terá energia elétrica.
Por ter uma importância tão vital no processo, é necessário que se dê a devida importância a esta parte tão fundamental do empreendimento.
Quais são os tipos de Subestações de entrada?
As Subestações de entrada podem ser dos seguintes tipo:
Subestação simplificada
Define-se por Subestação simplificada, a subestação que possui um único transformador trifásico, sendo este, de no máximo 300 kVA de potência, com proteção por fusíveis e pára-raios no lado da média tensão e por disjuntor no lado da baixa tensão. Além da medição ser feita no lado da baixa tensão também.
Comumente montado em poste, porém, algumas concessionárias não aceitam mais este tipo de montagem, exigindo que a estrutura seja montada em uma subestação abrigada ou até mesmo a instalação de uma subestação blindada.
Subestação convencional
A Subestação convencional, é a Subestação para atender um sistema que possua mais de um transformador ou um único transformador trifásico com capacidade acima de 300kVA. A proteção e a medição são efetuadas no lado da média tensão, sendo a proteção efetuada por meio de disjuntor de média tensão acionado através de relés.
Subestação blindada
São conjuntos blindados fabricados para utilização em entradas consumidoras, tanto simplificadas, quanto convencionais. Deve ter o seu projeto homologado previamente na distribuidora de energia.
Quais as vantagens da instalação de uma Subestação?
A instalação de uma Subestação em tensão primária pode otimizar o uso da instalação elétrica. Dentre as vantagens obtidas pela instalação de uma Subestação em tensão
primária destaca-se:
· Controle da potência de energia;
· Tarifas mais baratas;
· Maior controle na distribuição da energia;
· Praticidade e segurança do usuário.
Como obter uma Subestação em tensão primária?
Os consumidores que tiverem a necessidade de instalar uma Subestação no seu empreendimento deverão primeiramente consultar uma empresa especializada em projetos de Subestação de entrada para avaliar a situação, e entrar com os trâmites necessários junto à concessionária local e posteriormente desenvolver o projeto da Subestação.

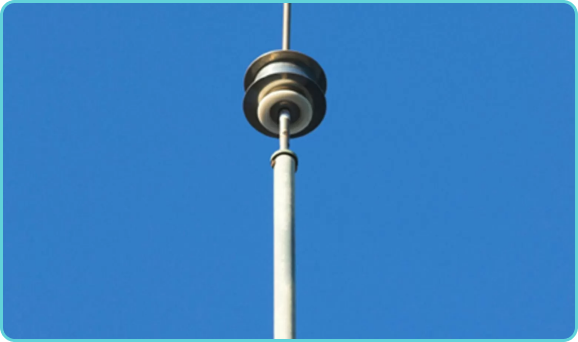

O que são Projetos SPDA?
SPDA (Sistemas de Proteção contra Descargas Elétricas) são um conjunto de ferramentas que têm por objetivo evitar ou minimizar o impacto das descargas atmosféricas.
Suas vantagens são: diminuir o risco de incêndios, choques elétricos, queima de equipamentos, proteger os usuários da edificação, entre outros. A NBR 5419 é a norma que fixa as condições exigíveis ao projeto, instalação e manutenção de sistemas de proteção contra descargas atmosféricas (SPDA) de estruturas.
Funcionamento do SPDA
O Projeto SPDA capta a descarga atmosférica e direciona o fluxo de corrente para o solo, seguindo um percurso específico a partir da análise feita.
Existem, três principais métodos de dimensionamento de SPDA:
• Método de Franklin;
• Gaiola de Faraday;
• Método da Esfera Rolante ou esfera fictícia.
Cada um desses métodos possuem suas particularidades e aplicações. É importante realizar uma boa análise e um estudo aprofundado para escolher os melhores dispositivos para o projeto.
Quando utilizar projetos SPDA?
Sistemas de proteção contra descargas atmosféricas devem ser utilizados por alguma exigência legal (NBR 5419) ou alguma precaução do proprietário da edificação, buscando evitar futuros prejuízos.
Caso tenha alguma dúvida, você pode entrar
em contato conosco.

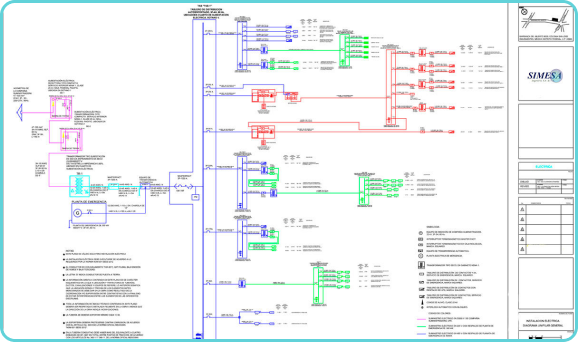

DIAGRAMAS UNIFILARES - O QUE É?
Os Diagramas Unifilares e os Projetos Elétricos retratam o sistema elétrico através de um desenho técnico contendo a localização dos pontos onde se tem o uso de energia elétrica, comandos, trajeto dos condutores, divisão em circuitos, seção dos condutores, dispositivos de manobra, carga de cada circuito e carga total.
PARA QUE SERVE?
O Diagrama Unifilar é a configuração mais comum da representação de circuitos elétricos.
Nele é representado as posições das cargas e dos acionadores. Além de especificar o local da instalação dos componentes elétricos. Também é uma exigência que se estende a todas as empresas pela norma NR-10, garantindo mais segurança aos eletricistas nas intervenções nas instalações elétricas.
QUAL A VANTAGEM?
Este diagrama é eficiente na verificação de quantos condutores passarão em determinados eletrodutos e qual trajeto percorrerá.
O Diagrama Unifilar possui a vantagem de apresentar os possíveis problemas que as instalações elétricas estão submetidas, destacamos então a importância de aquisição deste desenho técnico para evitar qualquer futura deficiência da instalação que acaba por ser representada neste diagrama.
LAUDOS - O QUE É?
O Laudo Elétrico é o resultado de uma inspeção
das instalações elétricas, analisando parâmetros como: a proteção contra choques elétricos, contatos diretos e indiretos, seccionamento automático da alimentação, equipotencializações, presença de harmônicas, fator de potência, entre outros, de acordo a necessidade do cliente ou a normativa necessária (NBR 5410, NBR 5419, IT 41 do corpo de bombeiros, etc.)entre outros.
Podemos citar os mais comuns: Laudo de SPDA, Laudo de aterramento, Laudo de conformidade das instalações elétricas, laudo de funcionamento de alarme de incêndio, etc.
PARA QUE SERVE?
O Laudo é o documento com valor legal ou seja, válido perante a lei, que comprove que o sistema foi vistoriado/inspecionado, oferecendo argumentos técnicos que o sistema laudado está em conformidade com as normas técnicas ou não, sendo exigido por exemplo em sinistros pela seguradora, em processos trabalhistas, em emissão de auto de vistoria do corpo de bombeiros, etc.
Vale ressaltar que para ser válido, o laudo tem que ser elaborado por profissional habilitado na competência relativa ao assunto, e ser seguido de ART (Anotação de Responsabilidade Técnica), registrada no competente conselho de classe da categoria.
QUAL A VANTAGEM?
É um documento obrigatório por algumas normas como a NR-10 (Segurança em Instalações e Serviços em Eletricidade), ou por alguns órgãos, como bombeiros, seguradoras e empresas de certificações em geral.
Além disso, uma instalação que passou por uma inspeção minuciosa e está dentro das exigências das normas oficiais gera uma tranquilidade aos ocupantes da edificação quanto sua integridade, uma vez que problemas de sobrecarga são a causa da maioria dos incêndios no Brasil.
POR QUE NOS CONTRATAR?
A elaboração de Laudos elétricos pode ser realizada por engenheiros que possuem cadastro no CREA, assegurando que tudo esteja de acordo com as normas técnicas. Você pode contar com a Pompier para emitir seus laudos e evitar problemas com multas e interdições futuras.
